Caso 2D (RAE 2822)

In campo transonico esistono due test - case di riferimento, ampiamente documentati in letteratura, relativi al profilo RAE 2822.

Vengono riportati come "caso 9" e "caso 10".

Il caso 10 è piuttosto arduo in quanto il flusso è fortemente separato a valle dell'urto ed è probabilmente un flusso instazionario.

Per il caso 9 ci sono meno problemi nella simulazione.

Per entrambi i casi i risultati ottenuti con ENFASI sono conformi se non migliori rispetto a quelli riportati in letteratura (nel caso 10 è abbastanza raro prevedere con la stessa accuratezza la posizione dell'urto e la zona separata a valle di questo.

Il caso 9 è relativo a un flusso con le seguenti caratteristiche: Mach = .734, Reynolds = 6.5E+6, AoA = 2.79 deg

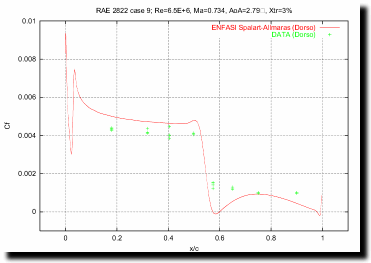

CF9

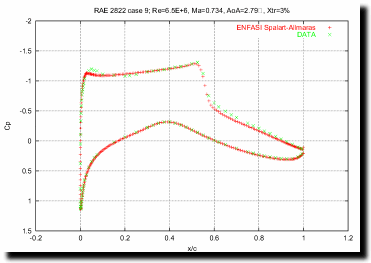

Cp9

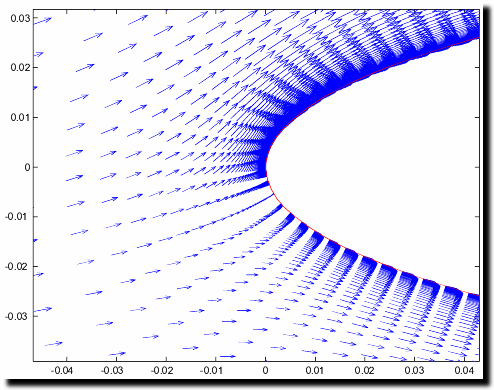

Vector_attacco_9

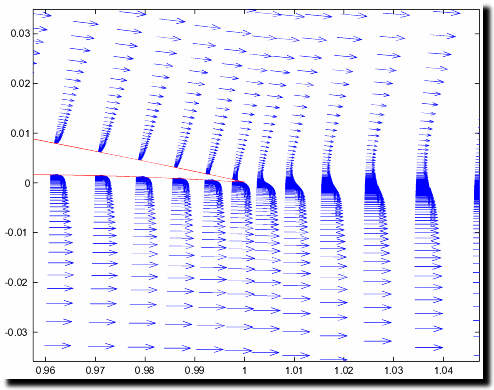

Vector_uscita_9

Isomach_9



Isolinne_9



  Il caso 10 è relativo a un flusso con le seguenti caratteristiche:

  Mach = .754, Reynolds = 6.2E+6, AoA = 2.57 deg  o anche AoA = 2.72 deg

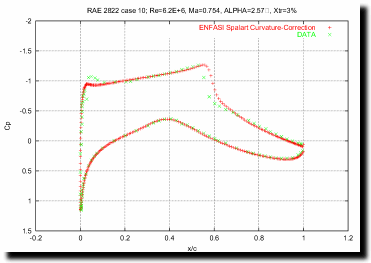

Cp_10

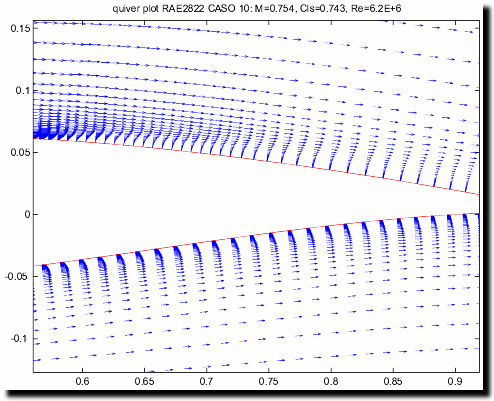

Vector_uscita_10

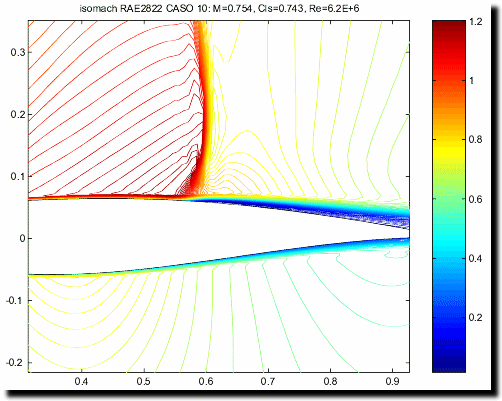

IsoMach_10

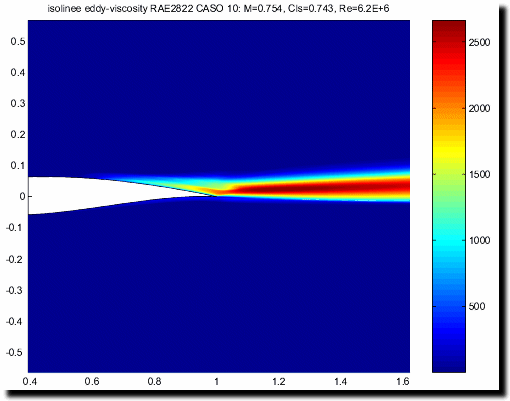

Isolinee_10
